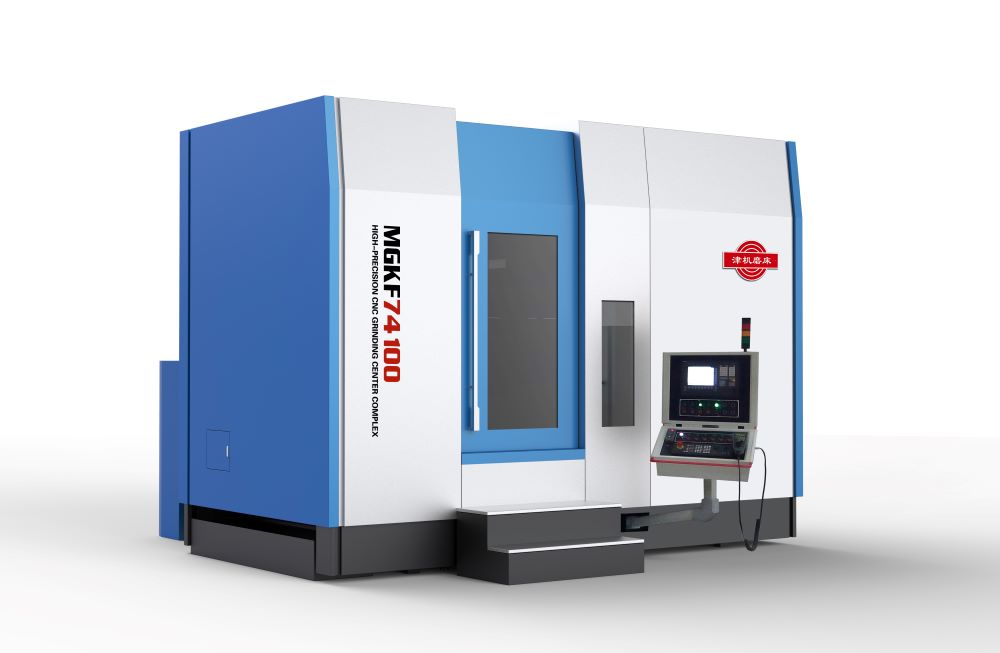

MGKF74系列數控立式復合磨削中心

技術方案

        MGKF74系列數控高精度立式復合磨削中心結構設計新穎、緊湊，剛性好、實用性強，實現了高精、高速、高性能的高度統一。該系列磨床一次裝卡能磨削內孔、外圓、端面，具有自動換刀、工件自動測量、砂輪在線動平衡功能，實現了廣闊的加工范圍。

一、 機床布局

MGKF74系列為八軸控制立式磨削中心，采用西門子數控系統。

本機床大件為床身、立柱二大件。機床床身集前、后床身為一體，立柱置于其上做縱向移動，拖板帶動磨頭和轉塔在立柱上做垂直移動，圓工作臺位于床身前部上做旋轉運動。轉塔可使磨頭實現連續分度，并帶有自動測量系統。四工位刀具庫位于床身右側，可實現自動換刀功能。砂輪修整器位于圓工作臺與刀具庫之間。電器裝置、液壓裝置、冷卻裝置在機床后部。電氣操縱箱固定在床身右側前面。

 此種布局形式有以下優點：

   1.機床采用國際先進布局形式，克服了龍門式布局橫梁的變形，最大限度地減少了大件結合面，使大件結構更加緊湊，減少了安裝調整環節，使機床整體剛性更高，穩定性更好，造型美觀，占地空間小。

機床主要用于發動機軸、盤類零件的加工磨削，可加工鈦合金、不銹鋼和高溫合金等材料，機床還可用于軸承、模具、汽車、船舶、機車及重點領域等行業各種圓形盤類、齒輪類等零件的加工。

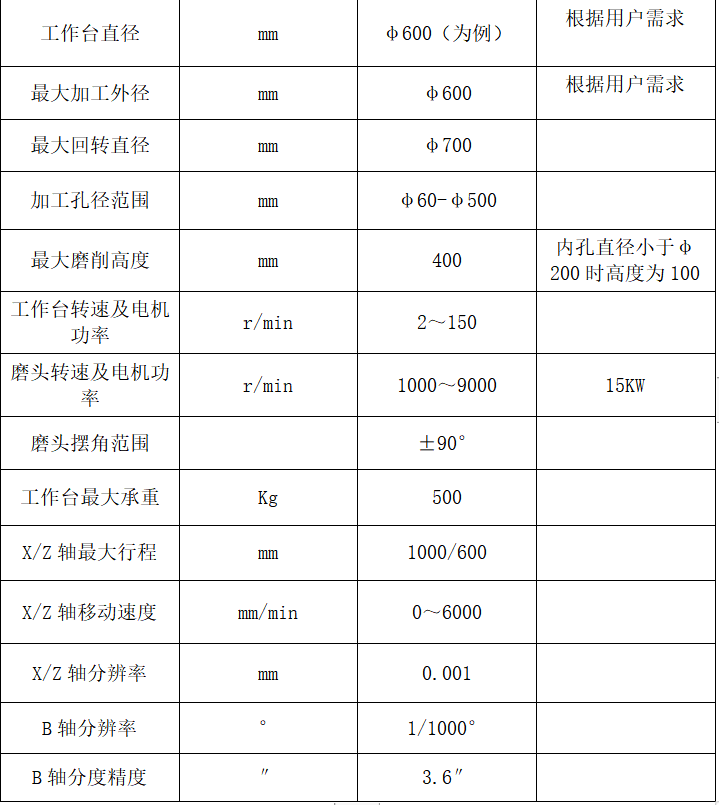

機床主要規格參數

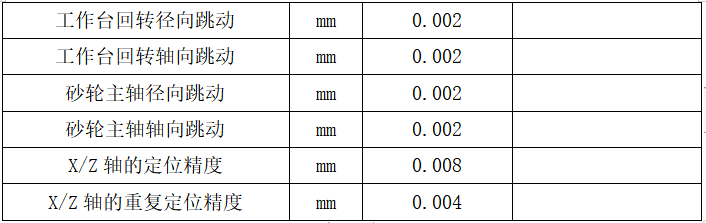

機床主要精度

機床加工精度

1．加工工件圓度：            ≤0.004 mm

2．加工工件圓柱度：        ≤0.006/300 mm

3．加工端面平面度：           ≤0.005 mm

4．端面對內外圓垂直度：         ≤0.01 mm

5．表面粗糙度Ra:              ≤0.40 um
